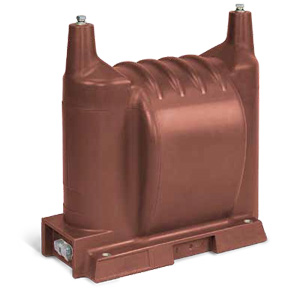

Комплектующие для подстанционной и электрощитовой сборкиТрансформаторы измерительные Трансформаторы напряженияТрансформаторы напряжения НОЛНезаземляемый трансформатор напряжения НОЛ-35
Трансформаторы предназначены для установки в комплектные распределительные устройства или закрытые распределительные устройства. Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.
Климатическое исполнение «УХЛ»или «Т» категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформаторов в пространстве - вертикальное.
Для удобства в эксплуатации предусмотрены различные варианты расположения выводов вторичных обмоток трансформаторов:
НОЛ-35-1; НОЛ-35-2; НОЛ-35-3.
| Наименование параметра | Значение | |
| Класс напряжения, кВ | 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 24 | 42 |
| Номинальное напряжение первичной обмотки, В | 20000 | 35000 |
| Номинальное напряжение вторичной обмотки, В | 100 | |
| Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А: в классе точности 0,2*** в классе точности 0,5 в классе точности 1,0 в классе точности 3,0 |
10 30 100 300 |
10, (50) 75, (150) 150, (300) 600 |
| Предельная мощность вне класса точности, В·А | 630 | 1000 |
| Предельный допустимый длительный первичный ток, А | 0,032 | 0,029 |
| Схема и группа соединения обмоток | 1/1-0 | |
| Номинальная частота, Гц | 50 или 60**** | |
| Масса, кг, макс | 77 | 79 |
| Примечание * Нагрузки 50, 150, 300 В·А оговариваются при заказе. |
||
