Разъединители РЕ 19

Разъединители серии РЕ19

ТУ 27.33.11-001-62408898

Разъединители серии РЕ19, производства ООО "СибЭлектроМонтаж", предназначены для пропускания номинального тока и нечастых коммутаций электрических цепей без нагрузки с напряжением до 1000 В переменного и постоянного тока.

В конструкции корпуса разъединителей РЕ19 используются прочные и негорючие материалы. Контакты изготовлены из электротехнической меди М1 с оловянным покрытием, что позволяет подключать как медные, так и алюминиевые провода.

Наше предприятие предлагает широкий ассортимент исполнений разъединителей РЕ19: по номинальному току, типу ручного привода, количеству направлений и полюсов, расположению контактных выводов.

Разъединители РЕ19 пользуются популярностью у потребителей благодаря простой конструкции и высокой надежности, обеспечиваемой использованием качественных комплектующих и строгим контролем качества на производстве, в соотношении с доступностью цены относительно средней по рынку.

Области применения

  • Подстанции трансформаторные комплектные ктп
    - для городских электрических сетей;
    - для сельского хозяйства;
    - общепромышленного назначения;
    - для нужд железной дороги;
    - для нужд нефтеперерабатывающего комплекса.
  • Камеры сборные одностороннего обслуживания серии ксо
  • Главные распределительные щиты Грщ
  • Конденсаторные установки
  • Шкафы ввода и распределения
    - панели распределительных устройств ЩО;
    - устройства вводно-распределительные ВРУ жилых, общественных и промышленных зданий;
    - шкафы распределительные серии ПР;
    - шкафы ввода, учета и распределения электроэнергии;
    - шкафы управления освещением.
  • Ящики управления
    - устройства комплектные низковольтные управления и распределения энергии;
    - ящики силовые Я8;
    - ящики ввода и управления освещением.
  • Щитки ввода, распределения и учета
    - щитки раcпределения энергии ЩРО;
    - щитки осветительные ЩО;
    - щитки учетно-распределительные этажные ЩУР;
    - щитки этажные защитные ЩЭ;
    - щитки гаражные ЩГ.
  • Домостроительный и коммунальный комплекс и т.д.

Преимущества РЕ19 в Эксплуатации

  • Обеспечивают видимый разрыв цепи;
  • Применение механически прочных и не поддерживающих горение материалов
  • Токоведущие элементы из высококачественной электротехнической меди марки М1
  • Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных и алюминиевых проводников и шин с помощью резьбовых соединений
  • Широкий выбор типов исполнений:
    - по номинальному току;
    - по виду ручного привода;
    - по количеству направлений и полюсов;
    - по расположению контактных выводов
  • Наличие вспомогательных контактов
  • Способы монтажа:
    - на изоляционном основании;
    - на изоляционных панелях, межполюсное расстояние 80,105, 130 мм

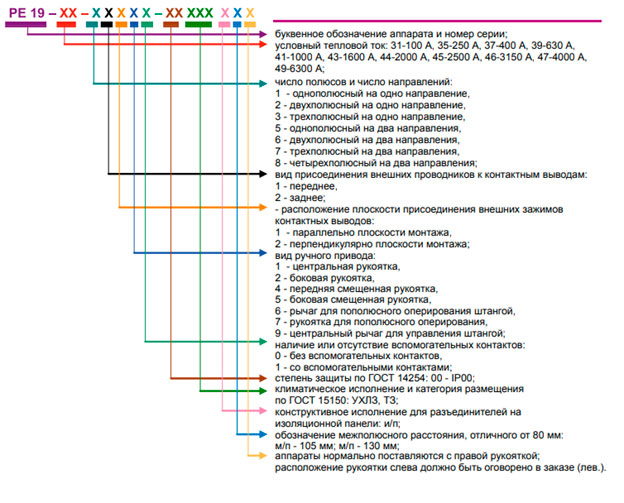

Структура идентификационного обозначения

Устройство рассчитано на проведение номинального тока и редких (до трех раз в час) неавтоматических переключений электрических цепей с напряжением до 1000 В без нагрузки в электрораспределительных устройствах.

В ООО «СибЭлектроМонтаж» представлены следующие исполнения разъединителей:

Таблица 1 – Серии и исполнения, производимые ООО «СибЭлектроМонтаж»

Наименование параметров РЕ19-39 РЕ19-41 РЕ19-43 РЕ19-44 РЕ19-45
Номинальный рабочий ток (le), А 630 1000 1600 2000 2500
Номинальное рабочее напряжение (Ue), В ~1000 - 1000
Номинальный кратковременно выдерживаемый ток, кА 17 18 20 30 30
Номинальный условный ток кратковременного замыкания, кА 32 100 100 100 100
Мощность, потребляемая аппаратом на один полюс, Вт 26,2 27,5 78,9 66,0 96,3
Механическая износостойкость, циклы ВО 10 000 6 300 4000
Категория применения АС-20 В, DC-20 В

В комплект поставки входят:

  • Аппарат РЕ
  • Техническая документация

Что вам необходимо указать при формировании заказа через почту или сайт

В заказе должно быть указано:

  • тип аппарата в соответствии со структурой идентификационного обозначения
  • расположение рукоятки привода (указывается, если рукоятка слева)
  • обозначение технических условий
  • наименование вашей организации
  • сфера деятельности организации (не обязательно)
  • контактный номер, по которому наш специалист с вами свяжется.

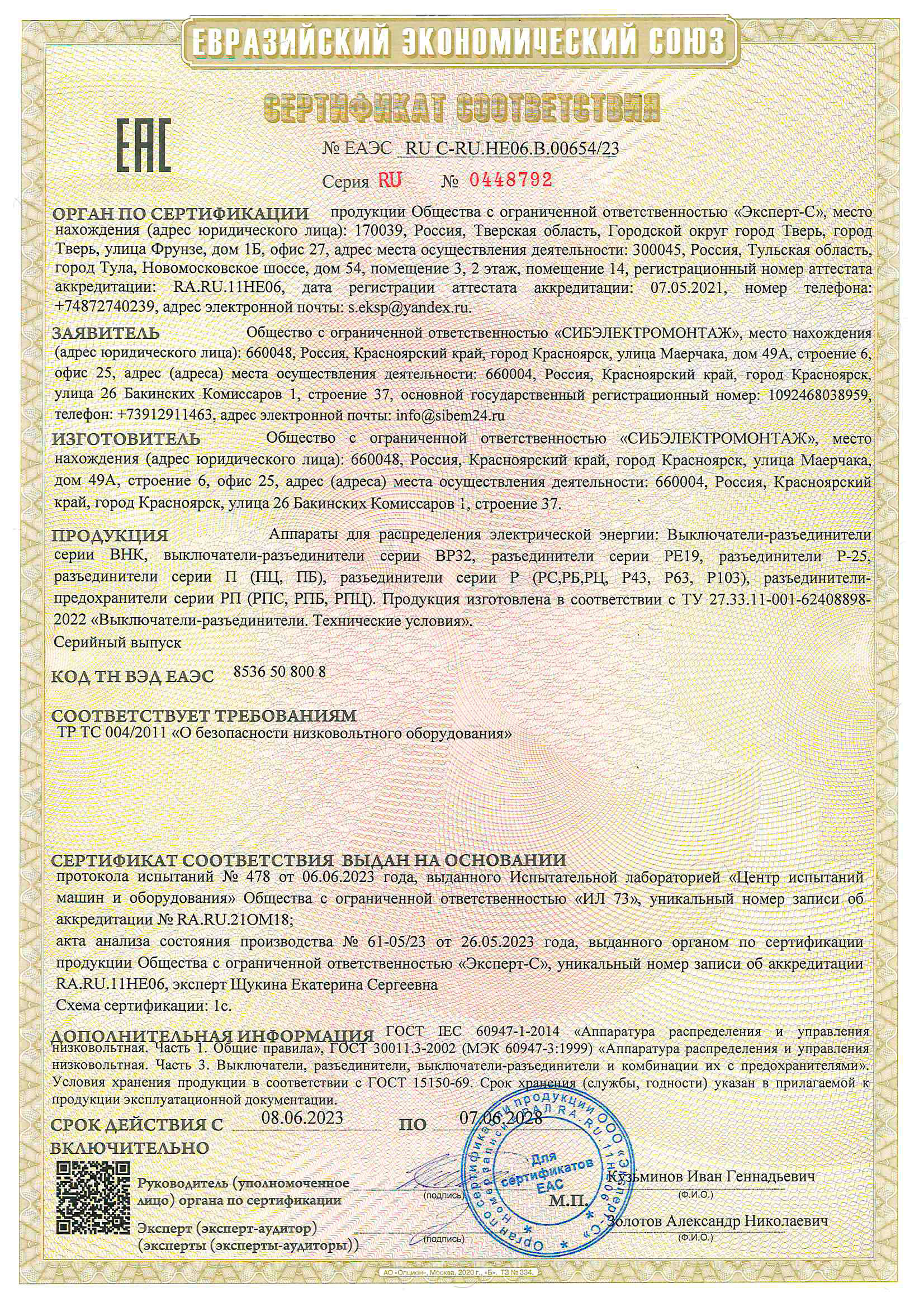

Сертификат
