Выключатель нагрузки вакуумный, разъединяющий ВНВР-10 «Бриз»

 Выключатель нагрузки вакуумный, разъединяющий ВНВР-10 «Бриз»
Отправить заявку
Описание
Характеристики

Выключатель нагрузки вакуумный разъединяющий тип ВНВР-10/630-20 У2 «БРИЗ» предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Позволяет создавать видимый разрыв, имеет три полюса, ручной взвод, встроенные ножи заземления (заземлители). Тип эксплуатационного назначения – 1Б по ГОСТ-17717. Устанавливается в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также в шкафах комплектных трансформаторных подстанций.

Принцип работы

Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения и отключения осуществляется за счет энергии пружин.

Структура условного обозначения выключателей:

В Выключатель
Н Нагрузки
В Вакуумный
Р Разъединяющий
10 Номинальное напряжение
630 Номинальный ток
20 Номинальное значение периодической составляющей сквозного тока короткого замыкания
У2 Климатическое исполнение и категория размещения по ГОСТ 15150
ХХХ Исполнение выключателя:
Заземляющие ножи:
13 — снизу
13п — с встроенными предохранителями и заземляющими ножами, расположенными за предохранителями
23 — сверху
33 — снизу и сверху
X — Межполюсное расстояние:
0 — 200 мм
1 — 165 мм
«Бриз» Торговая марка

Номинальные значения воздействующих факторов внешней среды:

• высота над уровнем моря — не более 1000 м;
• окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;
значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.1-90.

Технические характеристики:

Номинальное напряжение, Uном., кВ 10
Наибольшее рабочее напряжение, Uн.р кВ 12
Номинальный ток, Iном.,А 630
Номинальное значение периодической составляющей сквозного тока короткого замыкания, кА 20

Таблица обозначений исполнений и масса выключателей

N п/п Масса, кг, не более
ВНВР-10/630-20 У2-0 «БРИЗ» 30
ВНВР-10/630-20 У2-130 «БРИЗ» 34
ВНВР-10/630-20 У2-230 «БРИЗ» 34
ВНВР-10/630-20 У2-330 «БРИЗ» 43
ВНВР-10/630-20 У2-1 «БРИЗ» 27
ВНВР-10/630-20 У2-131 «БРИЗ» 32
ВНВР-10/630-20 У2-132 «БРИЗ» 32
ВНВР-10/630-20 У2-133 «БРИЗ» 40
ВНВР-10/630-20 У2-13п0 «БРИЗ» 50
ВНВР-10/630-20 У2-13п1 «БРИЗ» 48

Габаритные, установочные и присоединительные размеры

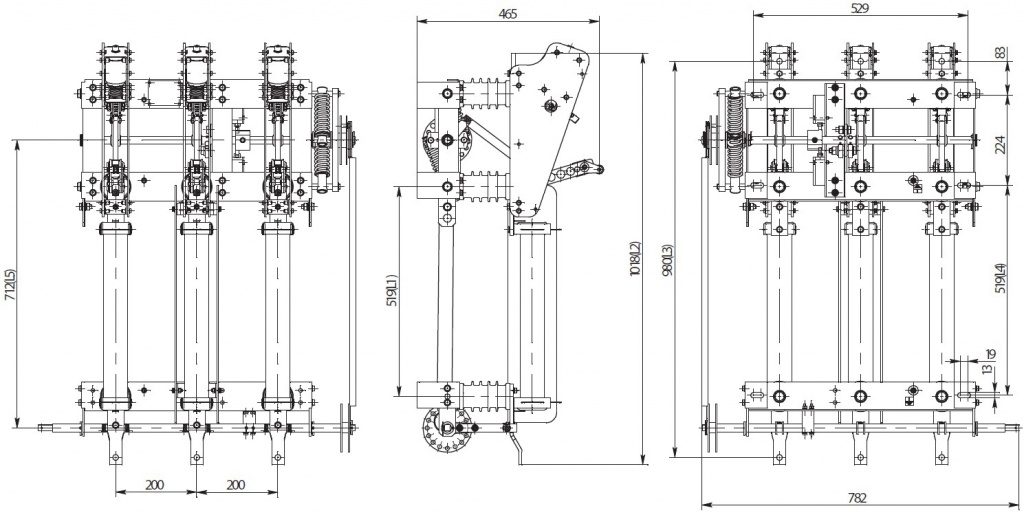

ВНВР-10/630-20 У2-13п0 «БРИЗ»

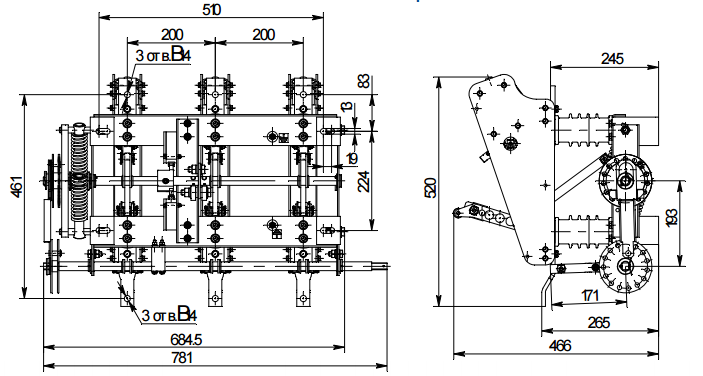

ВНВР-10/630-20 У2-130 «БРИЗ»
