Выключатели нагрузки ВНА
11 Января 2018
11.01.2018г. Начиная с 2017 года, компания ООО «СибЭлектроМонтаж» является производителем выключателей нагрузки марки ВНА и успешно комплектует основных производителей подстанционного оборудования Красноярского края, Хакассии, Иркутской, Кемеровской областей, а также Приморского края.
Выключатели рассчитаны для работы в сетях переменного тока частоты 50 и 60 Гц, на номинальное напряжение 10 кВ с изолированной нейтралью, исполнения "УХЛ", категории размещения "2". Устанавливается в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).

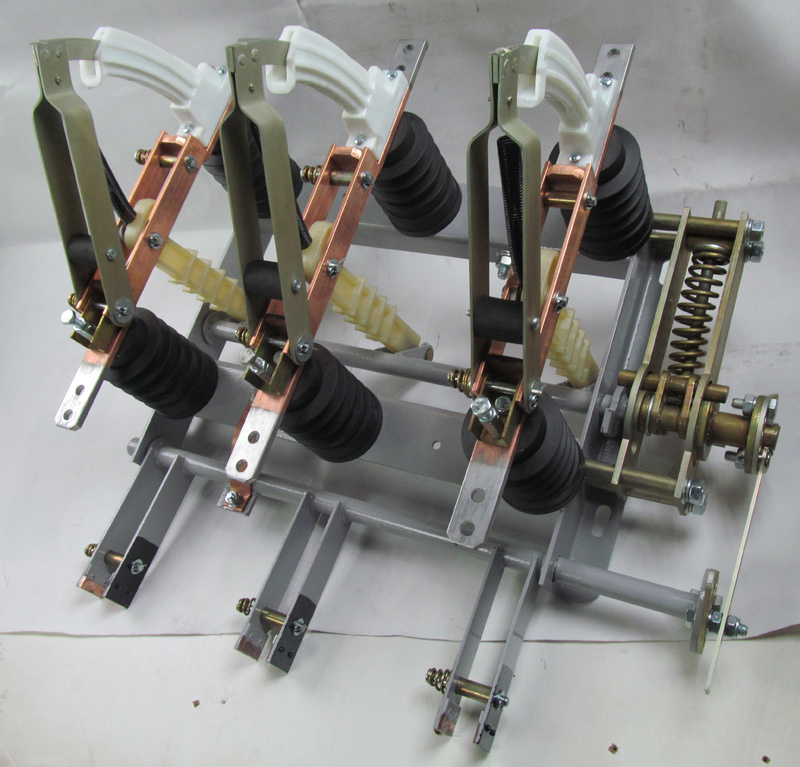

Выключатель нагрузки автогазовый переменного тока на напряжение 10кВ
Назначение:
- для отключения и включения под напряжением и нагрузочным током участков электрической цепи высокого напряжения.
- для обеспечения безопасного производства работ на отключенном участке.
Выключатели рассчитаны для работы в сетях переменного тока частоты 50 и 60 Гц, на номинальное напряжение 10 кВ с изолированной нейтрально, исполнения "УХЛ", категории размещения "2". Устанавливается в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).
Условия эксплуатации:
- верхнее рабочее значение температуры окружающего воздуха - плюс 40ᵒ С;
- нижнее рабочее значение температуры окружающего воздуха - минус 45ᵒ С;
- окружающая среда должна быть невзрыво- и непожароопасная, несодержащая агрессивных паров, газов в концентрациях, разрушающих металлы и изоляцию, и не насыщенная токопроводящей пылью и водяными парами в концентрациях, препятствующих нормальной работе выключателя
- воздействие климатических факторов внешней среды исполнения УХЛ категории «2» по ГОСТ 15150
- наибольшая высота установки над уровнем моря - 1000 м;
Технические характеристики | |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный ток устройства, А | 630 |
Предельный сквозной ток, кА | 52 |
Номинальный ток термической стойкости (нормированное начальное значение периодической составляющей), кА | 20 |
Время отключения не более, мс | 110 |
Собственное время включения не более, мс | 110 |
Номинальный ток электродинамической стойкости, кА | 52 |
Время протекания тока (время короткого замыкания), с | 1 |
Номинальная частота, Гц | 50; 60 |
Масса выключателя не более, кг | 50 |

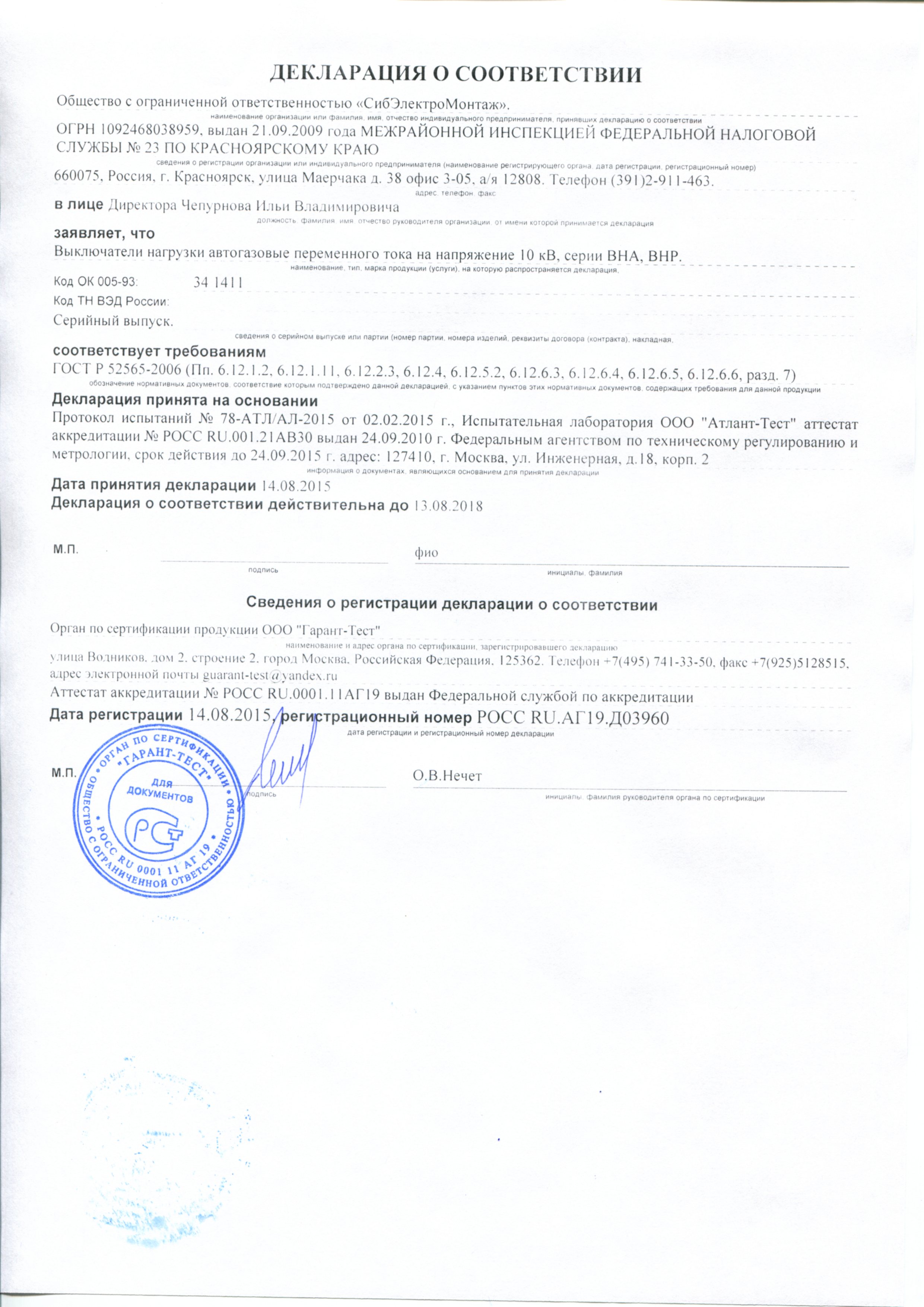

Декларация соответствия |
Все аппараты комплектуются приводами ПР 10:
Мы имеем огромный опыт в поставках продукции подобного профиля, и приложим максимум усилий для того, чтобы наши условия и качество обслуживания стали для Вас оптимальными.
По любым вопросам просим обращаться по телефонам:
(391) 291-14-62, 291-14-63
С уважением и надеждой на взаимовыгодное сотрудничество,
руководство компании «СибЭлектроМонтаж»
